Раструбная задвижка для ПЭ труб тип 2123

Технические параметры:

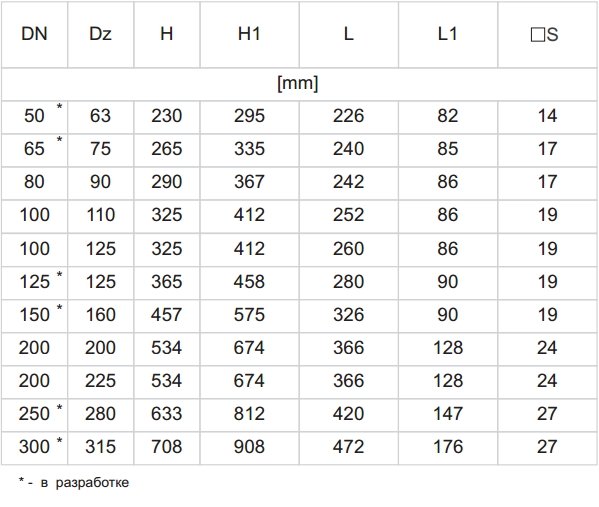

Строительная длина по рис.

Класс герметичности А

Рабочее давление PN 16

Температура работы до 120 °C

Конструктивные особенности:

Уплотнение шпинделя O-Ring - "СУХАЯ РЕЗЬБА" - заменяется под давлением.

Шпиндель нержавеющий, с поверхностью скольжения, с накатанной резьбой.

Кольцо FORSHEDAобеспечивает простой и быстрый монтаж.

Специальное латунное кольцо фиксирует трубу и блокирует ее выпадение.

Клин полностью вулканизирован, с заменяемой гайкой.

Гладкий проходной канал.

Все элементы защищены от коррозии.

Стандартное исполнение:

P 16, 0°C, EPDM, эпоксидная краска RAL5005

250 мкм, без штурвала (*.

Сертификат СЕ

Гигиенический сертификат Польского Учреждения Гигиены (PZH)

Применение:

Для перекрытия потока в водопроводных сетях, сетях передачи питьевой воды и других химически нейтральных

жидкостей при установленных трубах ПЭ ( и ПВХ)

Установка:

Установка возможна в любом положении.

Обрезать трубу перпендикулярно ее оси и края обточить под углом примерно 30°

Ослабить болты, крепящие корпус с фланцем.

Увлажнить конец трубы и надеть фланец до ощутимого сопротивления.

Прикрутить крест накрест крепежные болты,

так чтобы фланец плотно прилегал к корпусу по целому периметру.

Примечание:

При использовании тонкостенных труб (до 3 мм)

или труб работающих при отрицательном давлении, следует применять внутри трубы

* - возможны другие исполнения
