Навигатор 6Н



Навигатор 6Н

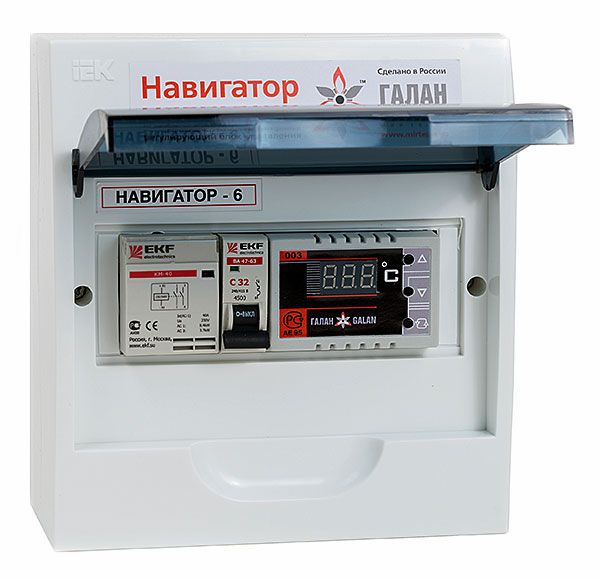

Терморегулятор «Навигатор 6Н»отличается встроенным электронным управляющим устройством на базе процессора с энергонезависимой памятью.

Клавишный выключатель позволяет включать и выключать терморегулятор. При включении терморегулятора светятся индикаторы стадий разогрева отопительной системы ( 1,2,3-начальная стадия; 1,2-средняя стадия; 1-конечная стадия) цифровой индикатор температуры, индикатор датчиков температуры (обратка или подача).

Регулирующая ручка служит для выбора параметра настройки ( температура обратки или температура подачи ). Параметр выбирается нажатием на ручку.

Изменить значение параметра (температура обратки или температура подачи) можно вращением ручки во время мигания индикатора выбранного датчика температуры (обратка или подача).Через несколько секунд после изменения параметра индикатор выбранного датчика перестанет мигать и цифровой индикатор будет отображать температуру выбранного датчика.

Диапазон регулировок :

  • обратка 10-80 град.
    подача 10-85 град.

Рекомендуемые настройки:

  • обратка 40-50 град.
  • подача 65-75 град.

Управляющим параметром является температура обратки. Температура подачи выбирается так, чтобы в нормальных условиях работы она не могла быть достигнута. Если произошла нештатная ситуация (перестал работать циркуляционный насос, завоздушилась отопительная система, засорился фильтр, или любая другая причина, которая привела к ухудшению циркуляции теплоносителя) и температура подачи превысила заданную, встроенное электронное управляющее устройство отключит нагрев. Нагрев включится после остывания отопительной системы примерно на 9 град.

В верхней части корпуса находятся разъемы для подключения комнатных термостатов«Истопника-103», -203» и системы контроля отопительного оборудования «Галан-GSM».

Отличительные особенности терморегуляторов « Навигатор-Люкс»:

  • простота регулирования ( всего одна управляющая ручка );
  • доступная, понятная индикация( без зашифрованных символов);
  • автоматический выбор мощности нагрева ( 3 ступени) ;
  • повышенная надежность;
  • современный дизайн и внешний вид;
  • упрощена возможность подключения «Истопник», «GSM» и циркуляционного насоса.

Технические характеристики

  • Напряжение (В): 220
  • Номинальный ток (А): 30
  • Коммутируемая мощность (кВт): 6
  • Датчик 1 (обр.)В: 10 - 80
  • Датчик 2 (подач.): 10 - 85
  • Точность измерения температуры жидкости (°С): +-0.5
  • Габаритные размеры (д x в x г, мм): 200 x 183 x 92
