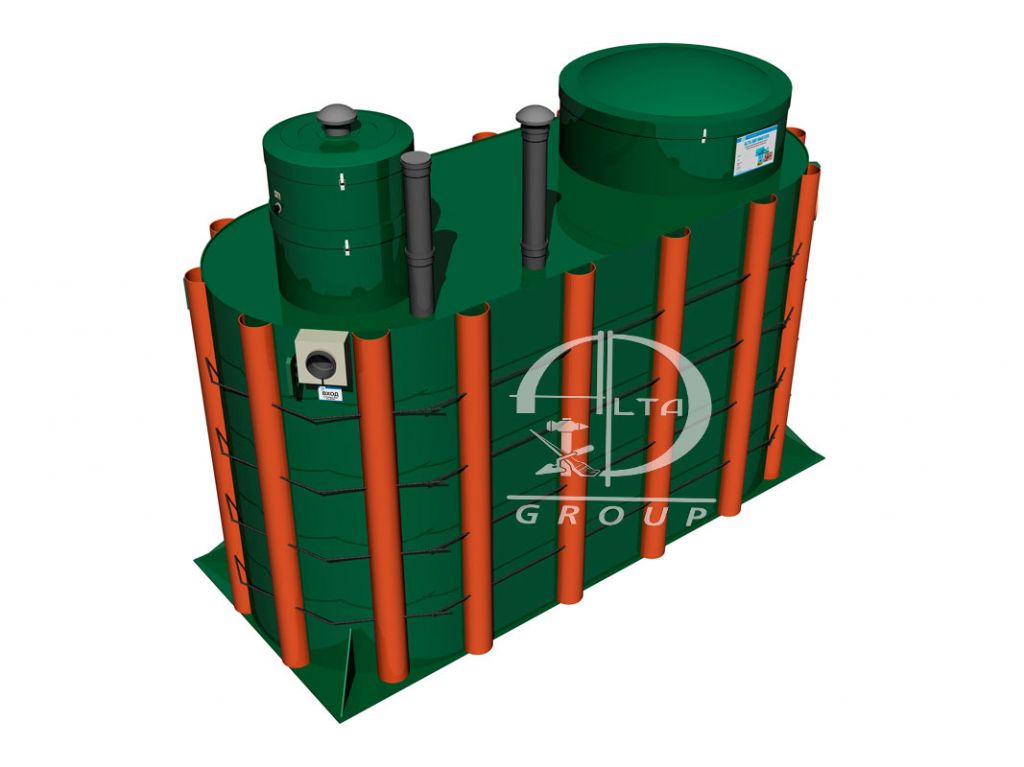

Станция глубокой биохимической очистки хозяйственно-бытовых сточных вод Alta Air Master



Станция глубокой биохимической очистки хозяйственно-бытовых сточных вод Alta Air Master

Система глубокой биохимической очистки Alta Air Master



Описание работы станций Alta Air Master 20, 30, 40, 50

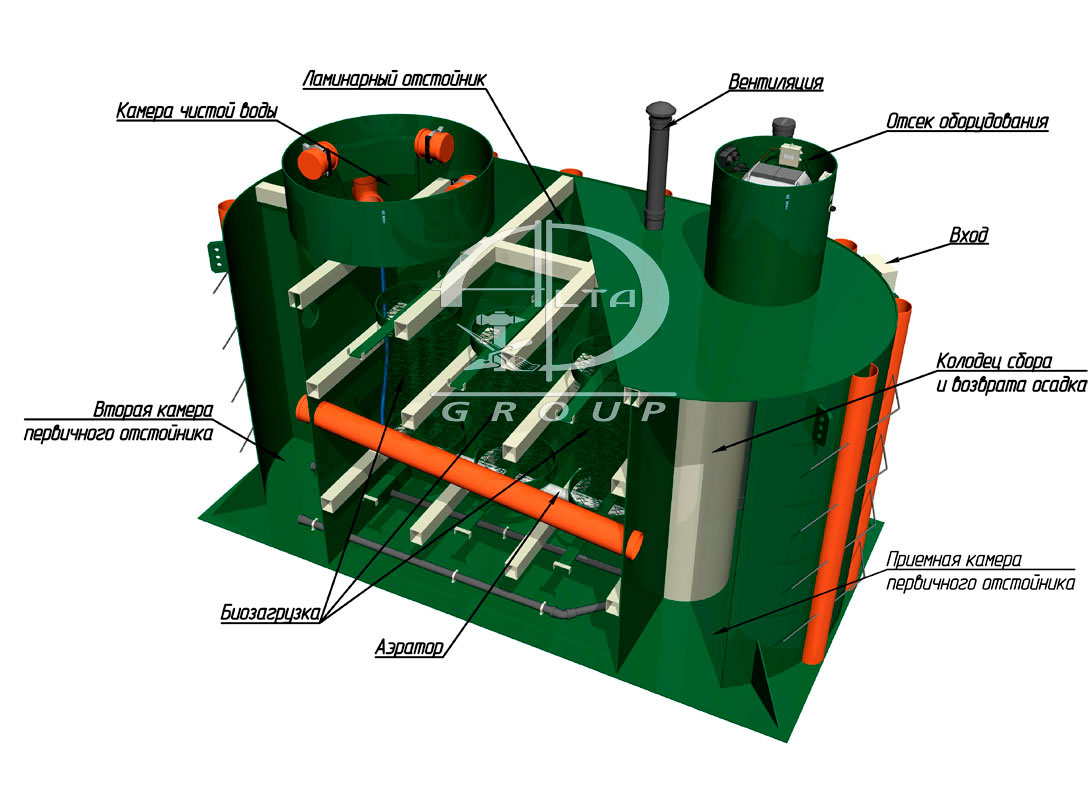

Внутри системы очистки сточных вод Alta Air Master  располагается двухкамерный отстойник, биореактор с погруженной загрузкой, ламинарный отстойник, система коагуляции, система обеззараживания осадка, насосы для чистой воды, станция оборудована вентиляционными патрубками для подключения стояка вентиляции (при отсутствии тяги в подводящей канализационной сети) и монтажными петлями для фиксации установки на бетонной плите.

Система очистки сточных вод Alta Air Master  устанавливается и прикрепляется к закладным деталям на бетонном фундаменте и закрывается откидывающимися крышками, расположенными над поверхностью земли.



Работа системы очистки сточных вод Air Master



Первый этап заключается в осаждении взвешенных частиц в двухкамерном отстойнике. Отстойник состоит из 2-х отдельных секций с переливом. Перелив  в отстойнике расположен таким образом, чтобы сточные воды протекали с наименьшей скоростью, благодаря чему в каж­дой камере происходит оседание грубодисперсных взвешенных частиц на дно, перелив организован в центре объема камеры для обеспечения перетока максимально очищенной воды. Одновременно с перетоком стока организовано противоточное движение осадка.

Первичный отстойник оборудован уникальной системой обеззараживания осадка. Специальный овицидный препарат Alta дозируется в первую камеру отстойника строго в соответствии с реальной производительностью станции и полностью уничтожает яйца гельминтов в течении 6-ти часов с момента последнего поступления стоков.

Второй этап - доочистка в биофильтре. После отстойника осветленные сточные воды самотеком поступают биофильтр и равномерно распределяются  по всей площади ершовой загрузки. В момент распределения  сточные воды насыщаются кислородом. Биологический фильтр (биофильтр) – сооружение, в котором сточная вода фильтруется через загрузочный материал, покрытый биологической пленкой (биопленкой), образованной колониями микроорганизмов.

В биофильтре установлен аэрационный элемент, предназначенный для принудительного насыщения воды кислородом из воздуха. Сюда же подается осаждающий химикат Alta (коагулянт) в жидкой фракции. Коагулянт значительно увеличивает скорость осаждения взвешенных веществ из стока, а так же посредствам химической реакции способствует связыванию фосфора. Коагулянт дозируется в биореактор строго в соответствии с реальной производительностью станции.

Фильтруясь через загрузку биофильтра, загрязненная вода оставляет в ней нерастворимые примеси, не осевшие в первичном отстойнике, а так же коллоидные и растворенные органические вещества, сорбируемые биопленкой. Под термином «фильтрация» не следует упрощенно понимать только процессы механического процеживания сквозь толщу загрузочного материала. Биофильтр – это сооружение биологической очистки с фиксированной биомассой, закрепленной на поверхности среды-носителя (загрузочного материала), которая осуществляет процессы извлечения и сложной биологической переработки загрязнений из сточных вод. Микроорганизмы биопленки в процессе ферментативных реакций окисляют органические вещества, получая при этом питание и энергию, необходимые для своей жизнедеятельности. Часть органических веществ микроорганизмы используют как материал для увеличения своей массы. Таким образом, в процессе метаболических реакций происходит преобразование загрязнений в простые соединения (вода, минеральные соединения и газы), в результате из сточной воды удаляются органические загрязнения, проходят процессы денитрификации и увеличивается масса активной биологической пленки в теле биофильтра. Отработавшая и омертвевшая пленка смывается и выносится из тела биофильтра на дно камеры. Далее она удаляется гидравлической системой сбора и возврата осадка в приемную камеру очистного сооружения. Необходимый для биохимического процесса кислород поступает в толщу загрузки путем подачи воздуха через аэратор.

Третий этап – Ламинарный отстойник. Окончательный отстой стока происходит в отстойнике оборудованным ламелями, отстой в ламинарном отстойнике до 4-х раз эффективнее чем в обычном.

Очищенная вода удаляется из станции с помощью дренажных насосов, объединенных в группу. Работа насосов организована таким образом, чтобы обеспечить равномерную выработку ресурса насосов.

Станция запрограммирована на суточный цикл работы и в периоды наименьшего поступления стока с помощью гидравлической системы сбора и возврата осадка, обеспечивает стабильное поступления питательных элементов для поддержания жизнедеятельности биомассы посредствам рециркуляции ила.

 Загрузки биофильтров после выработки ресурса подлежат замене и направляются на утилизацию. Все работы по утилизации выполняются  специализированными организациями, имеющими соответствующую лицензию.

Для оповещения и дистанционного управления работой очистных сооружений и для своевременного предупреждения аварийных ситуаций, станцию возможно оборудовать системой SMS оповещения и дистанционного управления работой очистных сооружений Alta Contact.

Система Alta Contact осуществляет контроль наличия внешнего  электропитания, наличия химикатов, контроль температурного режима, оповещает о необходимости откачки осадка, осуществляет защиту отсека оборудования от протечки и затопления.

Система Alta Contact осуществляет дистанционное управление электропитанием системы, включение/отключение аварийного и  резервного насосов, включение/отключение звуковой/световой сигнализации.





Характеристики Alta Air Master *



Модель

Air Master 20

Air Master 30

Air Master 40

Air Master 50

Артикул

01.01.02.F4.Us20

01.01.02.F6.Us30

01.01.02.F8.Us40

01.01.02.F8.Us50

Производительность, м³/сут.

4

6

8

10

Количество пользователей, чел

до 20

до 30

до 40

до 50

Среднечасовое поступление стока, м3/час

0,17

0,25

0,33

0,42

Максимальный залповый сброс, м3*

0,45

0,67

0,89

1,12

Максимальный рабочий вес, т

9,45

11,3

16,8

21,2

Высота станции,  м

2,825

2,825

2,825

2,825

Габариты основания, м

3 х 1,66

3,5 х 1,66

4 х 2,12

4,4 х 2,4

Диаметр горловин, мм

1Х630, 1х1220



1Х630, 1х1220



1Х630, 1х1220

1Х630, 1х1220

Вес, кг

430

670

770

890

Глубина входа, м

355

355

355

355

Площадь необходимая для установки системы, м²

5

5,8

8,5

10,6

Объем земляных работ,  м³

14

16,5

24

30

Количество компрессоров  / насосов, шт.

1 / 3

1 / 3

1 / 3

1 / 3

Установочная мощность, кВт

1,1

1,7

1,7

1,9

Энергопотребление, кВт/ч

0,7

0,8

0,85

0,9

Напряжение, В

220

220

220

220

Рекомендованные параметры подводящего электрокабеля

3х2,5

3х2,5

3х2,5

3х2,5

* Производитель постоянно совершенствует продукцию. Уточняйте размеры и характеристики изделий перед заказом.



Для заглубления станции используются удлинительные горловины.

Станция не требует обязательного оборудования поля поглощения или поля фильтрации, сброс очищенной воды может быть организован непосредственно на грунт, в дренажные и ливневые системы, а при оборудовании станции блоком УФ обеззараживания Alta BioClean в водоемы рыбохозяйственного назначения.

Периодичность обслуживания один раз в год.

Производитель: Компания Alta Group, Россия.
