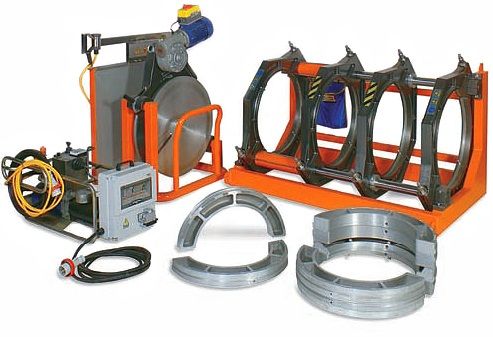

Электрогидравлическая машина для сварки труб Delta 630
Электрогидравлическая машина с автоматической центровкой труб для сварки трубопроводов диаметром от 355 до 630 мм, предназначенных для транспортировки воды, газа и других жидкостей, находящихся под высоким давлением. DELTA 630 сконструирована в соответствии с национальными и международными промышленными стандартами (UNI 10565, ISO 12176-1).
Состоит из следующих компонентов
— шасси с несущей рамой, четырех быстросъемных зажимов и двух гидравлических цилиндров, оборудованных муфтами быстрого соединения;
— съёмным нагревательным элементом с термометром для снятия рабочей температуры и точным надежным электротерморегулятором в алюминиевом корпусе;
— съёмным электроторцевателем (выравнивает торцы соединяемых труб и фитингов), оборудованным микровыключателем, системой электронного контроля и плавким предохранителем для защиты двигателя;
— гидроагрегата заключенного в ударопрочный коррозиеустойчивый пластмассовый корпус с панелью управления процессом сварки и таймером для контроля этапов разогрева и сварки; К электрическому гидроагрегату, также подключается электронный прибор протоколирования данных сварки «INSPECTOR».
— гидравлических шлангов с герметичными муфтами быстрого соединения, соединяющих гидроагрегат с шасси;
— станины торцевателя и нагревательного элемента с защитным термостойким покрытием, предотвращающим появление царапин на нагревательном элементе.
Машина для сварки труб DELTA 630 осуществляет сварку фитингов без вспомогательного оборудования. Колена, Т-образные фитинги, фланцы и отводы можно сваривать, сняв с шасси четвёртый зажим. Фланцы с сильно зауженной кромкой можно сваривать с помощью специального дополнительного зажима (поставляемого по заказу), фиксируемого в основных зажимах.
Комплектация
шасси с набором инструментов;
нагревательный элемент TP DELTA 630 TE;
торцеватель;
электрический гидроагрегат;
электрическая панель для подключения нагревательного элемента;
станина торцевателя и нагревательного элемента.
Принадлежности, поставляемые по заказу
редукционные зажимные вкладыши для зажимов Ø 355, 400, 450, 500, 560 мм (8 шт. каждого диаметра);
зажим для фланцев;
специальный деревянный ящик для транспортировки (только для DELTA 630);
специальный деревянный ящик для транспортировки (шасси с тележкой);
специальный деревянный ящик для транспортировки (нагревательный элемент, торцеватель, станина торцевателя и нагревательного элемента и электрический гидроагрегат);
деревянный ящик для редукционных зажимных вкладышей;
тележка для шасси;
прибор INSPECTOR для протоколирования данных сварки.
Технические характеристики
| РАБОЧИЙ ДИАПАЗОН (мм) | 355—630 |
| ПИТАНИЕ | 400 В, 50/60 Гц |
| НАГРЕВАТЕЛЬ, мощность | 8100 Вт |
| ТОРЦЕВАТЕЛЬ, мощность | 1840 Вт |
| ГИДРОАГРЕГАТ, мощность | 1472 Вт |
| СУММАРНАЯ ПОТР. МОЩНОСТЬ | 11412 Вт |
| РАБОЧАЯ ТЕМПЕРАТУРА | 50 … 320 °C |
| ТЕМП. ОКРУЖАЮЩЕЙ СРЕДЫ | — 5 ~ + 40 °C |
| ВРЕМЯ НАГРЕВА ДО РАБОЧЕЙ ТЕМП. | ~ 35 мин. |
| Диапазон рабочего давления | 0—150 бар |
| Общая масса (только Delta 630) | 573 кг |
| МАТЕРИАЛЫ | ПЭ, ПП, ПВДФ |
