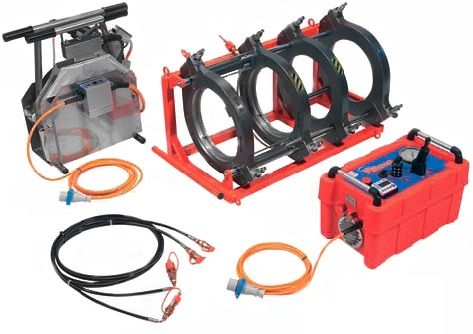

Электрогидравлическая машина для сварки труб Delta Dragon 315
Электрогидравлическая машина с автоматической центровкой труб для сварки трубопроводов диаметром от 90 до 315 мм, предназначенных для транспортировки воды, газа и других жидкостей, находящихся под высоким давлением. DELTA DRAGON 315 сконструирована в соответствии с национальными и международными промышленными стандартами (UNI 10565, ISO 12176-1).
Состоит из следующих компонентов
— шасси с несущей рамой, четырех быстросъемных зажимов и двух гидравлических цилиндров, оборудованных муфтами быстрого соединения;
— съёмным нагревательным элементом с термометром для снятия рабочей температуры и точным надежным электротерморегулятором в алюминиевом корпусе;
— съёмным электроторцевателем (выравнивает торцы соединяемых труб и фитингов), оборудованным микровыключателем, системой электронного контроля и плавким предохранителем для защиты двигателя;
— гидроагрегата заключенного в ударопрочный коррозиеустойчивый пластмассовый корпус с панелью управления процессом сварки и таймером для контроля этапов разогрева и сварки;
К электрическому гидроагрегату, также подключается электронный прибор протоколирования данных сварки «INSPECTOR».
— гидравлических шлангов с герметичными муфтами быстрого соединения, соединяющих гидроагрегат с шасси;
— станины торцевателя и нагревательного элемента с защитным термостойким покрытием, предотвращающим появление царапин на нагревательном элементе.
Машина для сварки труб DELTA DRAGON 315 осуществляет сварку фитингов без вспомогательного оборудования. Колена, Т-образные фитинги, фланцы и отводы можно сваривать, сняв с шасси четвёртый зажим. Фланцы с сильно зауженной кромкой можно сваривать с помощью специального дополнительного зажима (поставляемого по заказу), фиксируемого в основных зажимах.
Комплектация
шасси с набором инструментов;
нагревательный элемент TP DELTA DRAGON 315 TE;
торцеватель;
электрический гидроагрегат DELTA DRAGON;
станина торцевателя и нагревательного элемента.
Принадлежности, поставляемые по заказу
редукционные зажимные вкладыши для зажимов Ø 90, 110,
125, 140, 160, 180, 200, 225, 250, 280 мм (8 шт. каждого Ø) ;
зажим для фланцев;
деревянный ящик для редукционных зажимных вкладышей;
прибор INSPECTOR для протоколирования данных сварки;
специальный электрический гидроагрегат EASY LIFE
Технические характеристики
| РАБОЧИЙ ДИАПАЗОН (мм) | 90—315 |
| ПИТАНИЕ | 230 В, 50/60 Гц |
| НАГРЕВАТЕЛЬ, мощность | 3000 Вт |
| ТОРЦЕВАТЕЛЬ, мощность | 1050 Вт |
| ГИДРОАГРЕГАТ, мощность | 370 Вт |
| СУММАРНАЯ ПОТР. МОЩНОСТЬ | 4420 Вт |
| РАБОЧАЯ ТЕМПЕРАТУРА | 50 … 320°C |
| ТЕМП. ОКРУЖАЮЩЕЙ СРЕДЫ | — 5 ~ + 40 °C |
| ВРЕМЯ НАГРЕВА ДО РАБОЧЕЙ ТЕМП. | ~ 20 мин. |
| Диапазон рабочего давления | 0—150 бар |
| Общая масса (только Delta 315) | 176 кг |
| МАТЕРИАЛЫ | ПЭ, ПП, ПБ, ПВДФ |
