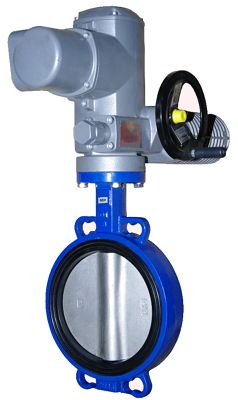

Затвор Межфланцевый с приводом тип 4497SA



Затвор Межфланцевый с приводом тип 4497SA

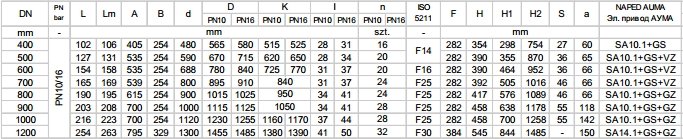

Технические параметры:

Установочная длина согл. PN-EN 558-1:2001

Исполнение согл. PN-EN 593:200

Условия приема согл. PN-EN 12266-1:2007

Фланцевые соединения согл. PN-EN-1092-2:1999

Стандарт - PN10, морской вариант - PN16

Класс герметичности А

Максимальное рабочее давление PN16.

Температура работы:

NBR до +70°C, EPDM до +120°C, FKM до +150°C

Конструктивные особенности:

Максимальная скорость:

- жидкость (вода) 4 м/с

- газ (воздух) 30 м/с

Возможные исполнения: ручной, электромеханический или пневматический привод.

Все элементы защищены от коррозии.

Стандартное исполнение:

PN10, 70 C, NBR, отверстия корпуса с резьбой, без привода, эпоксидная краска RAL5005 250 мкм (*.

Сертификат СЕ.

Гигиенический сертификат Польского Учреждения Гигиены (PZH).

Применение:

Промышленная, морская и питьевая вода, мазуты, канализационные сети, газ, воздух и другие нейтральные вещества в зависимости от использования уплотняющего вкладыша.

Установка:

Затворы двухсторонние.

Установка затвора:

DN 40-250 любая

DN 400-1200 привод с боку, вал горизонтально.

* - возможны другие исполнения
